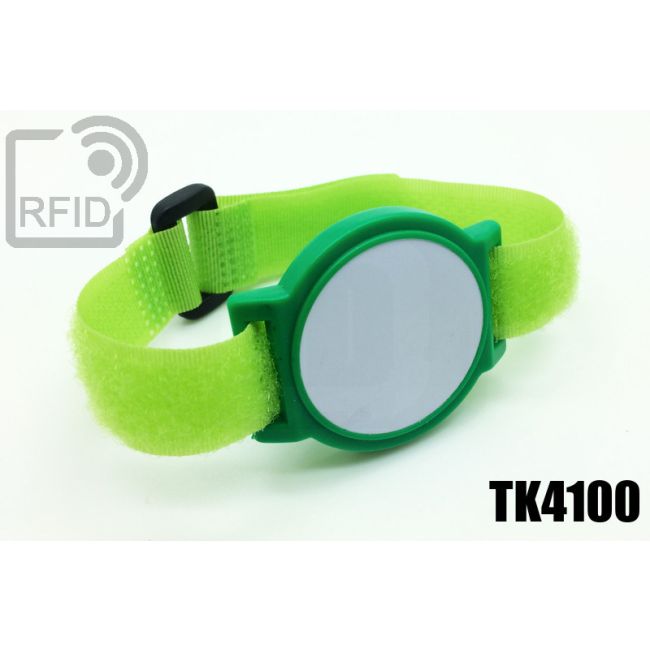

Chip RFID | TK4100 |
---|---|
Frequenza Chip | LF 125 KHz |
NFC Compatibilità | NO |
Costruttore chip | Vari |
Materiale | ABS-Velcro |
Dimensioni | 45x37x6(cinturino 250x17)mm |
Peso | 7,25 g |
Funzioni Chip | TK4100 è alimentato da una bobina esterna in un campo magnetico alternato, e ottiene il clock attraverso uno dei due contatti. L'altro contatto della bobina accende e spegne la corrente di modulazione, il chip invia 64 bit di informazioni contenute nella propria memoria pre-programmate durante la fabbricazione. Nel chip TK4100 i dati sono modulati e trasmessi con codifica nel formato Manchester. La programmazione del chip viene eseguita con laser di fusione sul polisilicio così da memorizzare un codice univoco su ogni chip. La stringa di dati continua in uscita contiene 9 valori 1 di testata, 40 bit, 14 bit di parità e 1 bit di stop. Non è richiesto nessun condensatore tampone perchè la logica di controllo ha un bassissimo consumo di energia. Solo una bobina esterno è necessaria per far funzionare il chip. Il condensatore di risonanza parallelo da 74 pF è integrato nel chip. |
